علت روشن نشدن چراغ چک پراید قبل از استارت می‌تواند به مدار خود نشانگر یا برق‌رسانی سیستم انژکتور مربوط باشد. ابتدا مشخص کنید موتور روشن می‌شود یا نه و بقیه چراغ‌های هشدار چه وضعی دارند. فقط از روی خاموش‌بودن این چراغ، رله دوبل یا ECU را خراب اعلام نکنید؛ مسیر بررسی باید با نوع سیستم خودرو تطبیق داشته باشد.
چراغ چک روشن نمی‌شود، اما موتور روشن می‌شود یا نه؟
«سوئیچ باز است»، «استارت موتور را می‌چرخاند» و «موتور روشن شده» سه وضعیت متفاوت‌اند. برای توضیح مشکل به تعمیرکار، همین تفاوت را روشن بیان کنید. خاموش‌بودن چراغ پس از روشن‌شدن موتور، با دیده‌نشدن آن در زمان بازکردن سوئیچ یک مسئله نیست.
به تعمیرکار بگویید چراغ را دقیقاً در کدام مرحله نمی‌بینید و آیا قبلاً دیده می‌شد. بررسی نشانگر و مسیر فرمان آن را مطرح کنید؛ روشن‌شدن موتور به‌تنهایی سلامت همه مدارها را ثابت نمی‌کند.
مشاهده چراغ چک را همراه با وضعیت استارت، چراغ‌های دیگر و تغییرات اخیر خودرو گزارش کنید. لازم است مشکل روشن‌نشدن موتور و برق‌رسانی هم بررسی شود؛ تعویض خود چراغ پاسخ همه این حالت‌ها نیست.
برای بررسی علت‌های دیگر، راهنمای علت روشن نشدن خودرو مسیر عمومی عیب‌یابی را توضیح می‌دهد. این صفحه روی حالت خاصِ دیده‌نشدن چراغ چک پراید تمرکز دارد.
جدول بررسی اولیه روشن نشدن چراغ چک پراید
این جدول برای مرتب‌کردن مشاهدات است؛ هیچ ردیف آن تشخیص قطعی یک قطعه نیست. اگر چند حالت را هم‌زمان می‌بینید، همه را ثبت کنید.
| آنچه می‌بینید | چه چیزی را ثبت کنید؟ | مسیر بررسی |
|---|---|---|
| فقط چراغ چک دیده نمی‌شود؛ موتور روشن می‌شود | رفتار چراغ در لحظه بازکردن سوئیچ | نشانگر، اتصالات و مدار کنترل آن |
| چراغ چک دیده نمی‌شود؛ موتور می‌چرخد ولی روشن نمی‌شود | چراغ ضدسرقت و وضعیت ارتباط دیاگ | عیب‌یابی سیستم انژکتور بر اساس نقشه همان خودرو |
| چند چراغ هشدار هم دیده نمی‌شوند | کدام چراغ‌ها خاموش‌اند و آیا استارت می‌زند؟ | بررسی گسترده‌تر برق‌رسانی و جلوآمپر |
| مشکل بعد از تعمیر برق یا نصب وسیله جانبی شروع شده | زمان شروع و قطعات یا سیم‌های دست‌خورده | بازبینی همان ناحیه توسط تعمیرکار |
کدام بخش‌ها می‌توانند در خاموش ماندن چراغ چک نقش داشته باشند؟
نشانگر، مسیر برق و فرمان آن باید متناسب با نوع خودرو بررسی شوند. پرایدها سیستم‌های انژکتوری و جلوآمپر یکسانی ندارند؛ شماره پایه، رنگ سیم یا محل فیوز یک نسخه را به همه مدل‌ها تعمیم ندهید.
نشانگر و اتصالات جلوآمپر
اگر موتور روشن می‌شود و مسئله فقط دیده‌نشدن یک نشانگر است، سابقه تعمیر صفحه کیلومتر را به تعمیرکار بگویید. بازکردن جلوآمپر پیش از بررسی مدار، یا خرید لامپ و قطعه بدون شناخت نوع صفحه کیلومتر، ممکن است مسیر عیب‌یابی را بی‌دلیل طولانی کند.
تغذیه، رله و سیم‌کشی سیستم انژکتور
در راهنمای فنی سایپا برای سیستم زیمنس بهبودیافته، چراغ عیب‌یاب در ارتباط با واحد کنترل موتور تعریف شده و رله دوبل نیز در برق‌رسانی اجزای سیستم نقش دارد. نتیجه عملی این است که همراهی خاموشی چراغ با روشن‌نشدن موتور، نیازمند بررسی مدار است؛ این همراهی به‌تنهایی خرابی رله را اثبات نمی‌کند. منبع فنی سایپا، بخش رله و چراغ عیب‌یاب.
خود ECU؛ پس از بررسی مسیرهای بیرونی
قبل از قبول پیشنهاد تعمیر یا تعویض ECU، از تعمیرکار نتیجه آزمون تغذیه، اتصال بدنه و ارتباط دیاگ را بخواهید. پرسش کاربردی این است: «چه آزمایشی قطعه معیوب را از سیم‌کشی یا اتصال معیوب جدا کرده است؟» شرح آزمون از یک نام قطعه مفیدتر است.
در خودروهای مجهز به ایموبیلایزر، وضعیت نشانگر ضدسرقت را جداگانه یادداشت کنید. راهنمای زیمنس پراید توضیح می‌دهد که تأییدنشدن کلید می‌تواند اجازه روشن‌شدن موتور را متوقف کند؛ شکل و رفتار نشانگر باید با نسخه خودرو تطبیق داده شود.
پیش از تعمیر چه چیزهایی را خودمان بررسی و ثبت کنیم؟
برای این مرحله نیازی به بازکردن سوکت ECU، اتصال سیم یا بازکردن صفحه کیلومتر ندارید. خودرو را در محل امن متوقف کنید و مشاهدات را برای تعمیرکار آماده کنید.
- زمان دیده‌نشدن چراغ را مشخص کنید. سوئیچ بسته، سوئیچ باز با موتور خاموش و موتور روشن را با هم اشتباه نگیرید.
- بقیه نشانگرها را یادداشت کنید. بنویسید مشکل فقط مربوط به چراغ چک است یا چراغ‌های دیگری هم دیده نمی‌شوند.
- وضعیت استارت را دقیق توضیح دهید. «بی‌صداست»، «تق‌تق می‌کند» یا «موتور را می‌چرخاند ولی روشن نمی‌شود» را مشخص کنید.
- تغییرات اخیر را بنویسید. تعمیر سیم‌کشی، نصب دزدگیر، تعویض باتری یا تعمیر جلوآمپر را همراه با زمان شروع مشکل گزارش کنید.
اتصال مستقیم سیم‌های رله، رساندن برق به پایه ناشناخته ECU و استفاده از فیوز با آمپر بالاتر، راه بررسی اولیه راننده نیست. اگر فیوزی دوباره می‌سوزد، تعویض مکرر آن را ادامه ندهید. وجود دود، بوی سیم سوخته یا سوخت، دلیل توقف تلاش برای روشن‌کردن و درخواست کمک است.

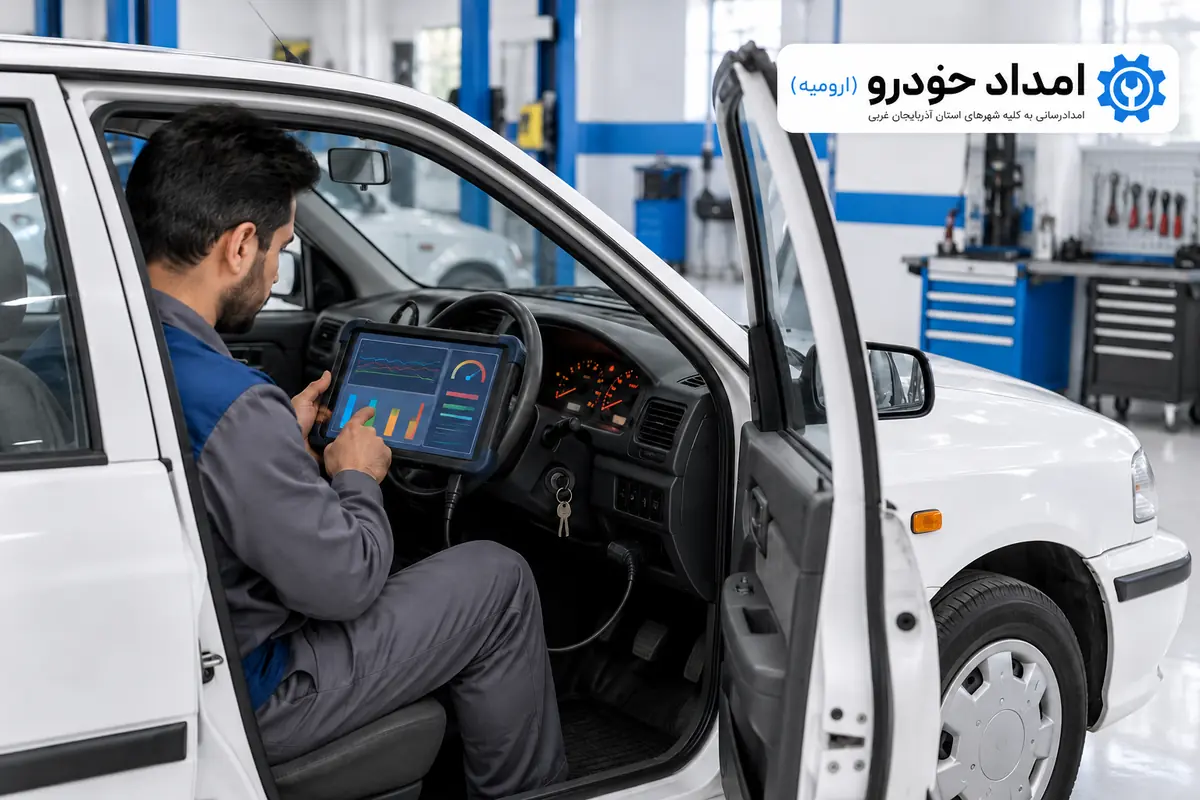

دیاگ چه کمکی به پیدا کردن علت می‌کند؟
از تعمیرکار بخواهید نتیجه ارتباط دستگاه با ECU و آزمون‌های انجام‌شده را ثبت کند. خواندن یک کد خطا پایان عیب‌یابی نیست؛ خود بوش نیز میان گزارش کد و تحلیل تعمیرگاهی آن تفاوت می‌گذارد. خطا را پیش از ثبت نتیجه صرفاً برای خاموش‌کردن چراغ پاک نکنید. توضیح بوش درباره تفسیر کدهای خطا.
اگر دستگاه ارتباط برقرار نکرد، همین نتیجه را همراه با نوع دستگاه و مشخصات خودرو ثبت کنید؛ «ارتباط برقرار نشد» به‌تنهایی مدرک خرابی ECU نیست. اگر ارتباط برقرار شد، نتیجه بررسی چراغ و مدارش هم باید جداگانه توضیح داده شود.
چه زمانی برای عیب‌یابی در محل کمک بگیریم؟
اگر خودرو روشن نمی‌شود، محل توقف ناامن است یا برای ادامه بررسی نیاز به بازکردن مدار دارید، شرح مشاهدات را هنگام تماس بگویید. مدل و سال پراید، نوع سوخت، وضعیت استارت و تعمیرات اخیر، اطلاعاتی‌اند که پیش از هماهنگی کمک لازم می‌شوند.
برای اطلاع از خدمات قابل انجام در محل، صفحه مکانیک سیار ارومیه را ببینید. اگر بررسی یا تعمیر در محل ممکن نبود، درباره اقدام بعدی با امداد خودرو ارومیه هماهنگ کنید.
پرسش‌های رایج درباره روشن نشدن چراغ چک پراید
آیا خاموش بودن چراغ چک یعنی ECU سوخته است؟
خیر. بدون نتیجه آزمون مدار و ارتباط دیاگ، نمی‌توان چنین تشخیصی داد. از تعمیرکار بخواهید دلیل ردشدن احتمال ایراد اتصالات یا برق‌رسانی را توضیح دهد.
فیوز چراغ چک پراید کجاست؟
برای محل و مشخصات فیوز، باید دفترچه یا نقشه همان تیپ و سیستم انژکتور بررسی شود. این راهنما شماره فیوز مشترکی برای تمام پرایدها تعیین نمی‌کند. از نصب فیوز قوی‌تر برای حل مشکل پرهیز کنید.
ماشین روشن می‌شود ولی چراغ چک قبل از استارت دیده نمی‌شود؛ چه کنیم؟
رفتار چراغ را از لحظه بازکردن سوئیچ ثبت و با عملکرد تعریف‌شده همان مدل مقایسه کنید. موضوع را برای بررسی نشانگر و مدار آن مطرح کنید؛ روشن‌شدن موتور برای نادیده‌گرفتن تغییر رفتار چراغ کافی نیست.
اگر چراغ بعد از روشن شدن موتور روشن بماند، همین راهنما کافی است؟
این حالت موضوع متفاوتی است. راهنمای علت روشن بودن چراغ چک را بخوانید و وضعیت کارکرد موتور و ثابت یا چشمک‌زن‌بودن چراغ را هنگام درخواست بررسی گزارش کنید.
منابع و محدوده کاربرد راهنما
مبنای توضیح اجزای سیستم، راهنمای فنی سایپا برای زیمنس بهبودیافته پراید، بخش‌های رله دوبل، چراغ عیب‌یاب و ایموبیلایزر، صفحات چاپی ۲۹ و ۳۰ است. این سند به همه نسخه‌های پراید تعمیم داده نشده است. توضیح محدودیت گزارش کد از نمونه سند رسمی بوش، صفحه ۶، استفاده شده است. جدول و چک‌لیست، راهنمای ثبت مشاهدات‌اند و جای آزمون تعمیرگاهی را نمی‌گیرند.
